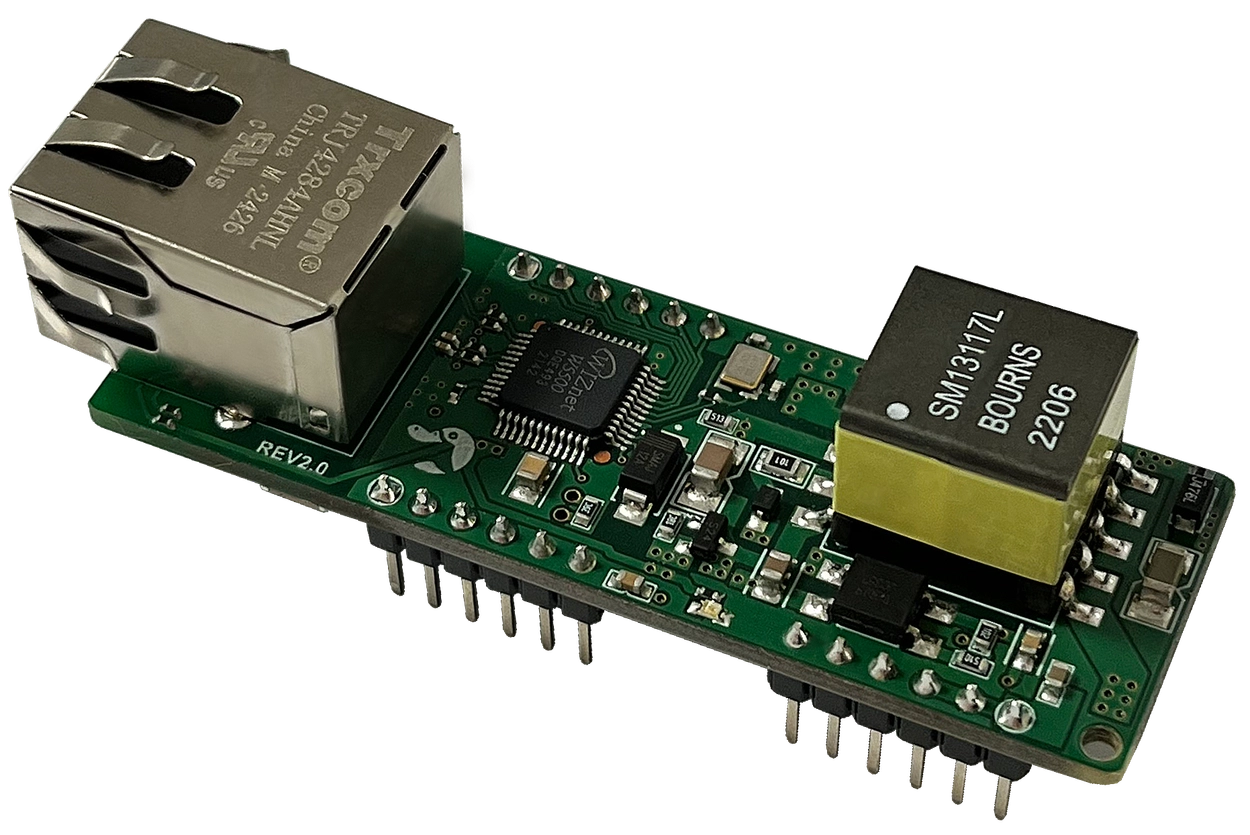

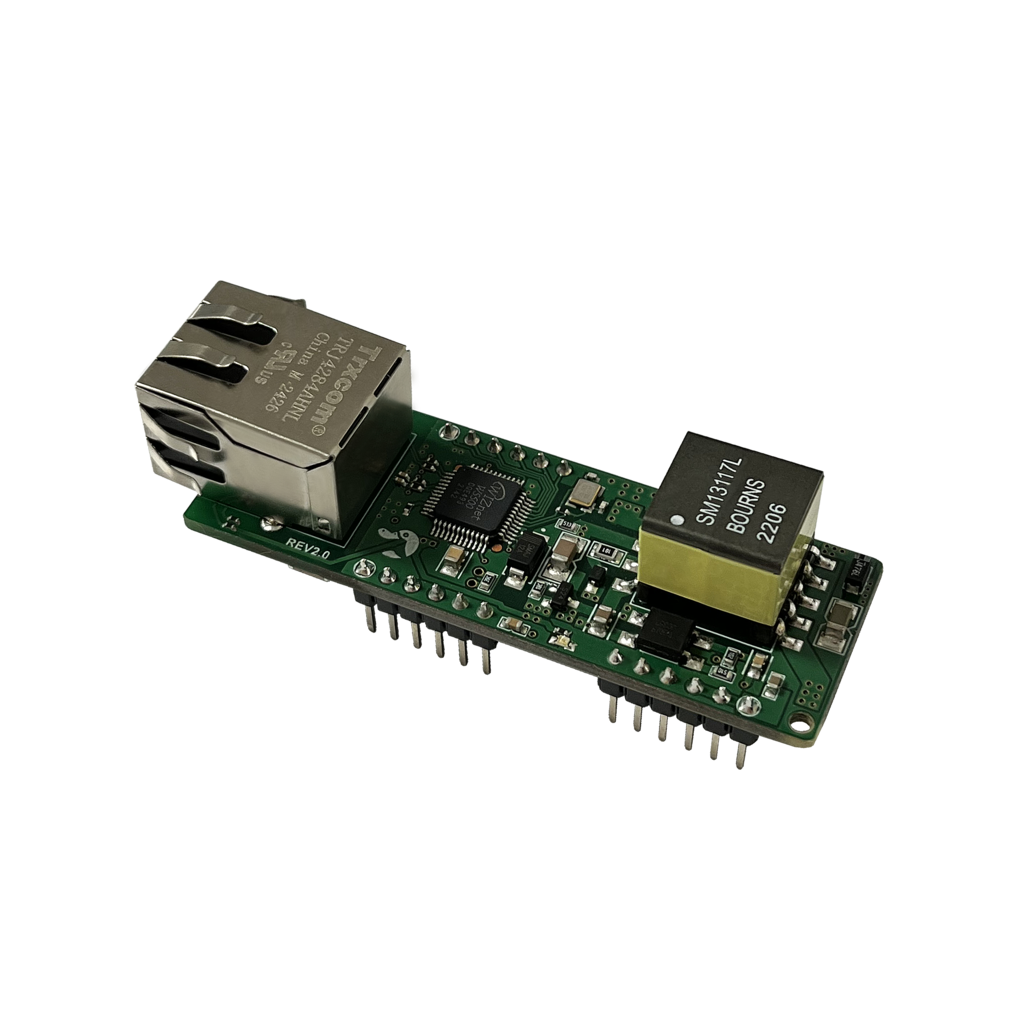

PP-W5500-POE
概要
本モジュールはW5500と組み合わせることで、Ethernet通信機能に加え、独立した電源供給機能も提供します。
最大8Wの電力供給が可能で、さまざまな外部機器に安定した電力を供給できます。
特徴
POE
IEEE 802.3af規格に完全準拠
Mode A（Endspan） および Mode B（Midspan） に対応
広い入力電圧範囲：40V DC ～ 60V DC
過電圧（OV）、過電流（OC）保護回路を内蔵
高効率DC/DC変換により発熱を最小限に抑え、安定した電力供給を実現
2kVrmsの絶縁レベルで、産業用途にも対応
サージ保護機能を強化
デュアルブリッジ整流回路（2チャネルブリッジ整流器）を内蔵
PoE回路 - フライバック
- DPA423フライバックスイッチングIC使用

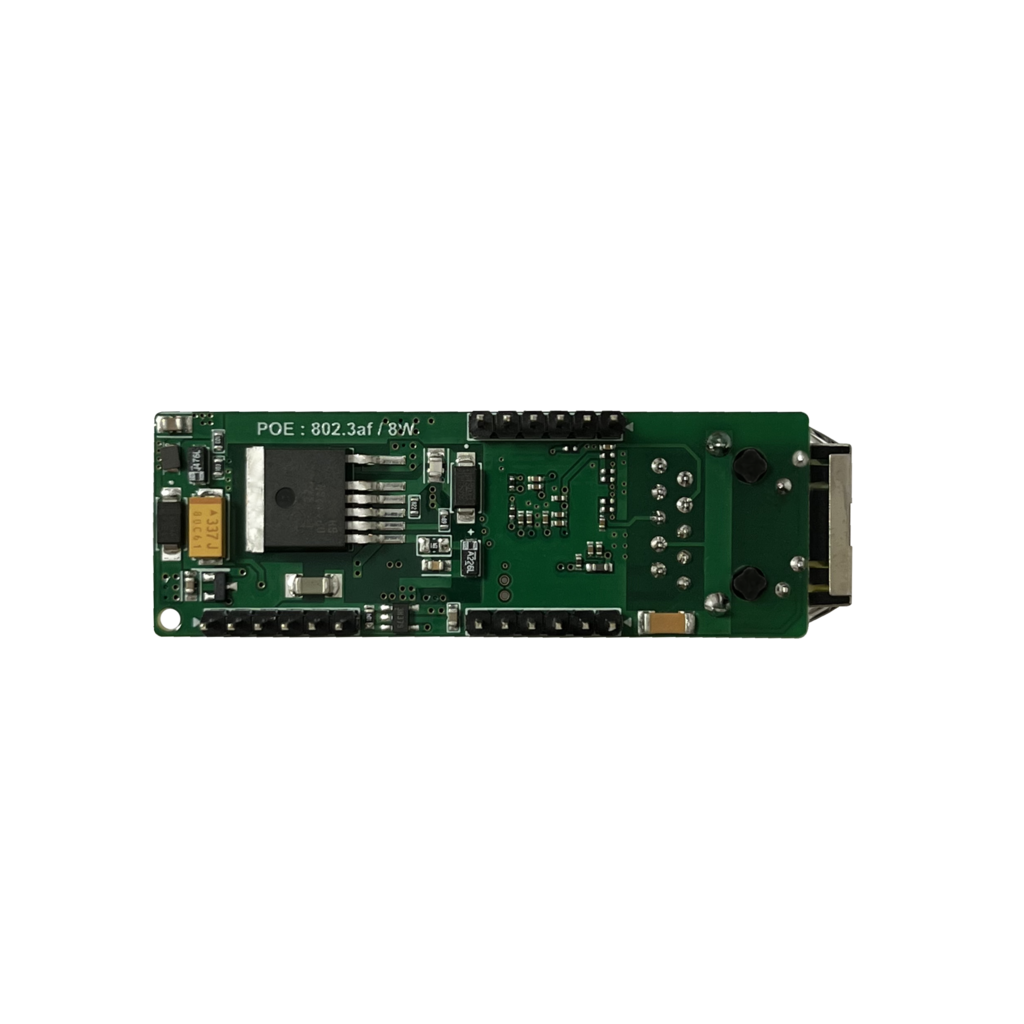

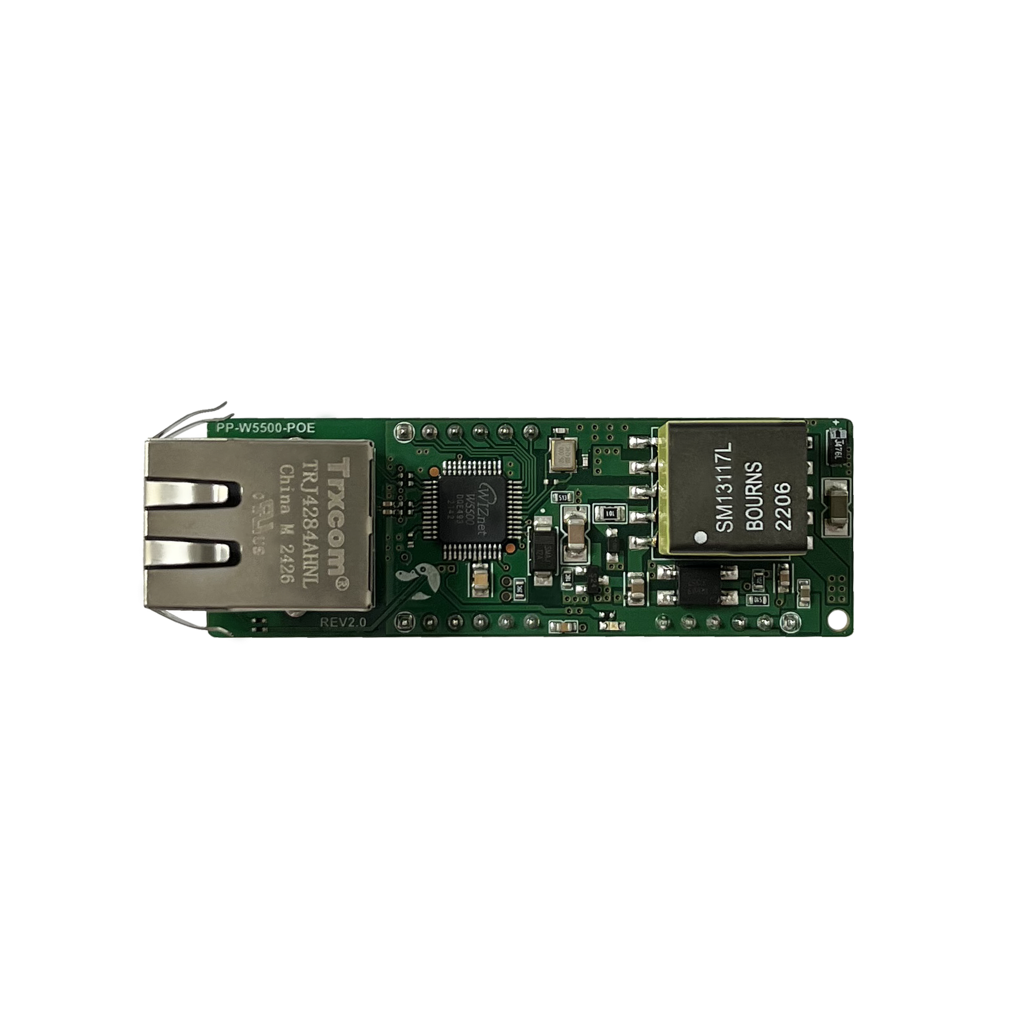

表面 / 裏面
PoE電気仕様
| No | Value | Specification |
|---|---|---|
| 1 | Input Voltage | 40 ~ 60V |
| 2 | Output Voltage | 5V (1.6A) |
| 3.3V (600mA LDO) | ||
| 3 | Output Voltage | 8W |
| 4 | Switching Frequency | 400kHz fixed |
| 5 | Isolation | 2kVrms |
| 6 | Operating Temperature | -45 ~ 85℃ |
WIZnetチップセット
- W5500
- ハードウェアベースのインターネットプロトコル対応：TCP、UDP、ICMP、IPv4、ARP、IGMP、PPPoE
- 最大8個の独立したハードウェアソケット（SOCKET）同時対応
- 32KB内蔵メモリ（TX/RXバッファ用）
- 高速SPIインターフェース対応（SPIモード 0、3）
その他の機能
- 10/100MbpsイーサネットPHY内蔵
- オートネゴシエーション（Auto Negotiation）対応
- 全二重（Full Duplex） / 半二重（Half Duplex）対応
- 10/100Base-Tイーサネット互換
- RJ45コネクタ（RB1-ZZ-0049）内蔵
- LDO（低ドロップアウトレギュレータ）内蔵
インターフェース
推奨保管条件
保管温度：-40℃ ～ 85℃
PP-W5500-POE
概要
本モジュールはW5500と組み合わせることで、Ethernet通信機能に加え、独立した電源供給機能も提供します。
最大8Wの電力供給が可能で、さまざまな外部機器に安定した電力を供給できます。
特徴
POE
IEEE 802.3af規格に完全準拠
Mode A（Endspan） および Mode B（Midspan） に対応
広い入力電圧範囲：40V DC ～ 60V DC
過電圧（OV）、過電流（OC）保護回路を内蔵
高効率DC/DC変換により発熱を最小限に抑え、安定した電力供給を実現
2kVrmsの絶縁レベルで、産業用途にも対応
サージ保護機能を強化
デュアルブリッジ整流回路（2チャネルブリッジ整流器）を内蔵
PoE回路 - フライバック
- DPA423フライバックスイッチングIC使用
表面 / 裏面
PoE電気仕様
| No | Value | Specification |
|---|---|---|
| 1 | Input Voltage | 40 ~ 60V |
| 2 | Output Voltage | 5V (1.6A) |
| 3.3V (600mA LDO) | ||
| 3 | Output Voltage | 8W |
| 4 | Switching Frequency | 400kHz fixed |
| 5 | Isolation | 2kVrms |
| 6 | Operating Temperature | -45 ~ 85℃ |
WIZnetチップセット
- W5500
- ハードウェアベースのインターネットプロトコル対応：TCP、UDP、ICMP、IPv4、ARP、IGMP、PPPoE
- 最大8個の独立したハードウェアソケット（SOCKET）同時対応
- 32KB内蔵メモリ（TX/RXバッファ用）
- 高速SPIインターフェース対応（SPIモード 0、3）
その他の機能
- 10/100MbpsイーサネットPHY内蔵
- オートネゴシエーション（Auto Negotiation）対応
- 全二重（Full Duplex） / 半二重（Half Duplex）対応
- 10/100Base-Tイーサネット互換
- RJ45コネクタ（RB1-ZZ-0049）内蔵
- LDO（低ドロップアウトレギュレータ）内蔵

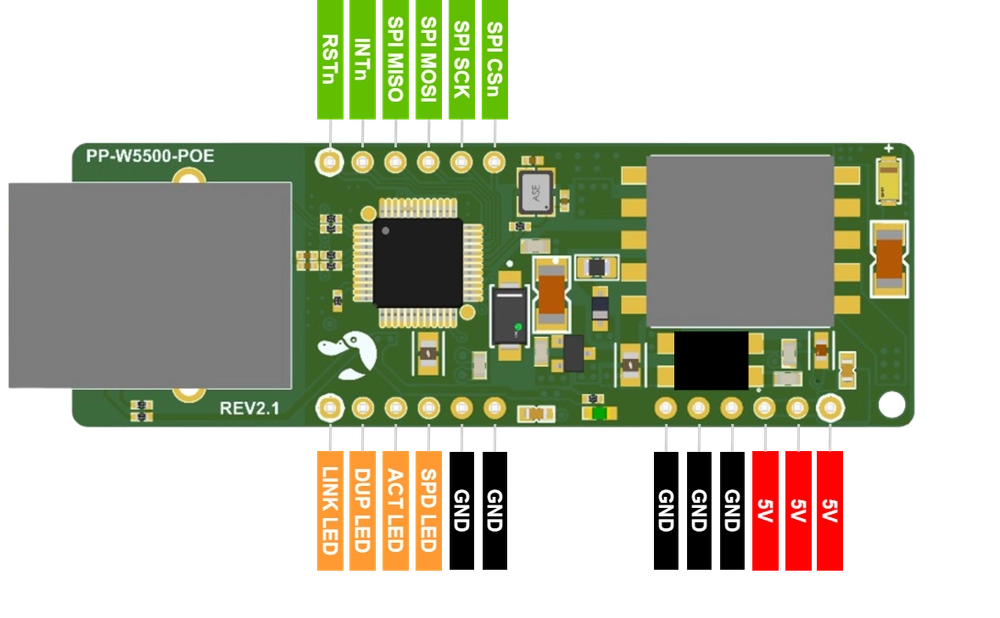

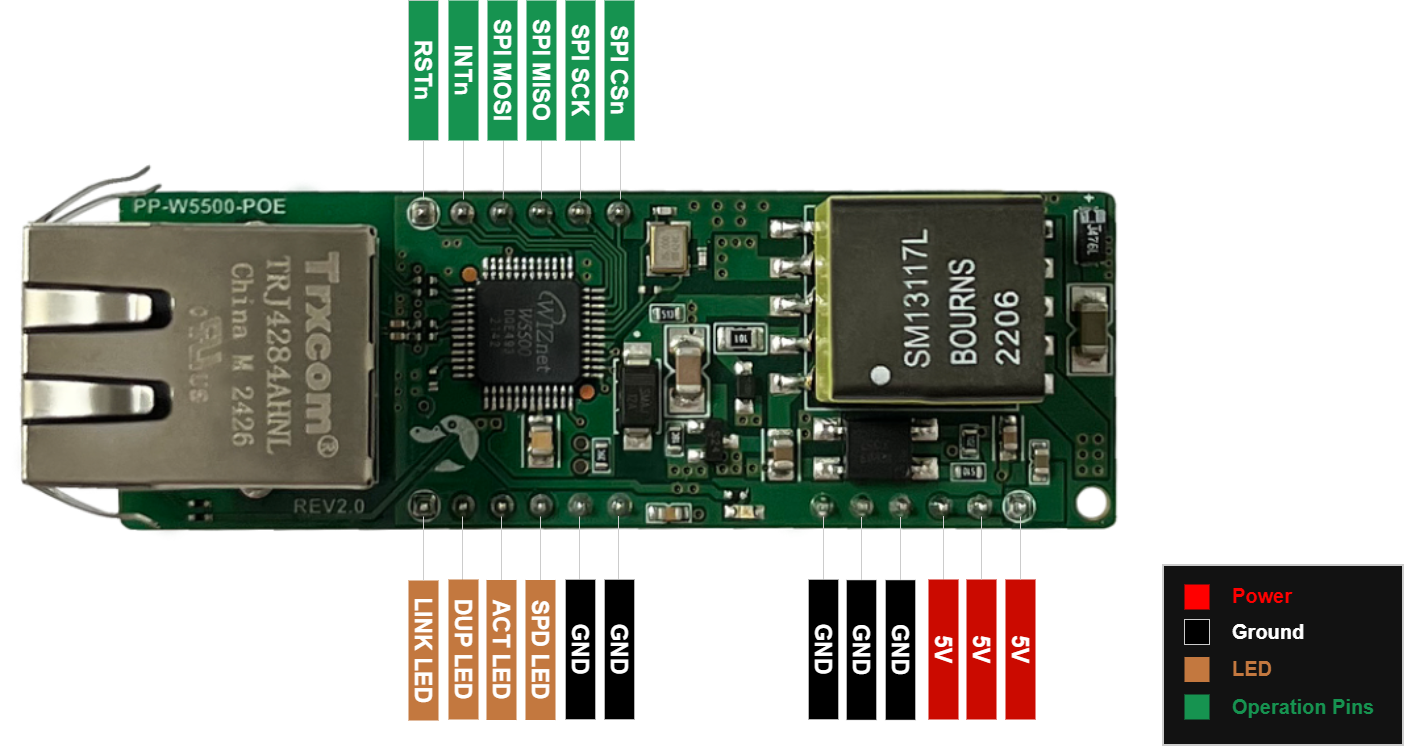

インターフェース
