PP-ETS-NR
概要
PP-ETS-NRは、コンパクトながら高い性能を備えた Ethernet-UART 変換モジュールです。
本モジュールはプロトコルコンバータとして動作し、UART 機器から送信されたデータを TCP/IP ベースのネットワークデータに変換し、またネットワーク経由で受信した TCP/IP データを UART データへ再変換します。
簡単なピン設定のみでモジュールを容易に制御でき、ファームウェアおよび MAC アドレスがあらかじめ搭載されているため、複雑な追加設定を行うことなく、実装後すぐに使用することが可能です。
特徴
UART と Ethernet 間の双方向プロトコル変換
Modbus TCP および Modbus RTU/ASCII プロトコル変換対応
10/100Mbps Ethernet および最大 921kbps の UART 通信速度対応
デバイス検索時のパスワード保護機能
UART AT コマンドによるモジュール設定対応
専用 Configuration Tool によるモジュール設定対応
Web ベース設定ツールによる簡単な Web 環境設定
産業用動作温度範囲：-40 ～ 85℃
ESD 保護回路内蔵による高い信頼性
固有 MAC アドレス内蔵

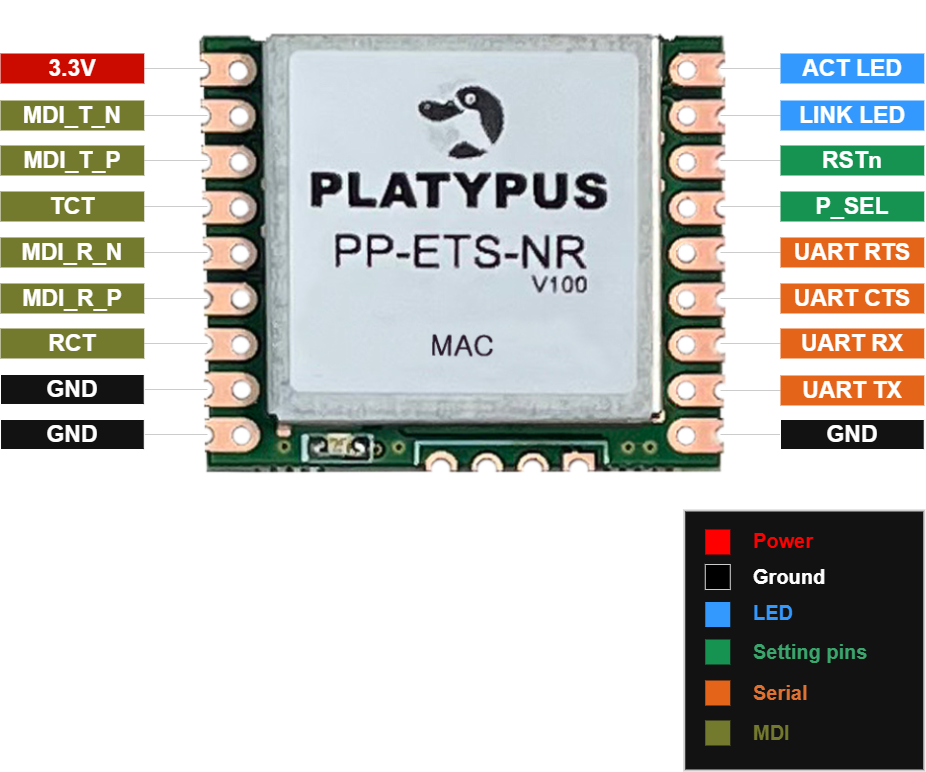

インターフェース
3.3V：モジュール主電源入力（3.3V）
GND：グランド
MDI：RJ-45 に接続、または LAN トランスに接続
UART：シリアル通信用ピン（Tx、Rx、RTS、CTS）
nRST：MCU リセット（初期化）ピン
ACT/LINK LED：RJ-45 に接続（Link / Act 状態表示ピン）
P_SEL：プロトコル選択ピン
UART、RS-232：フローティング
RS-485、RS-422：HIGH

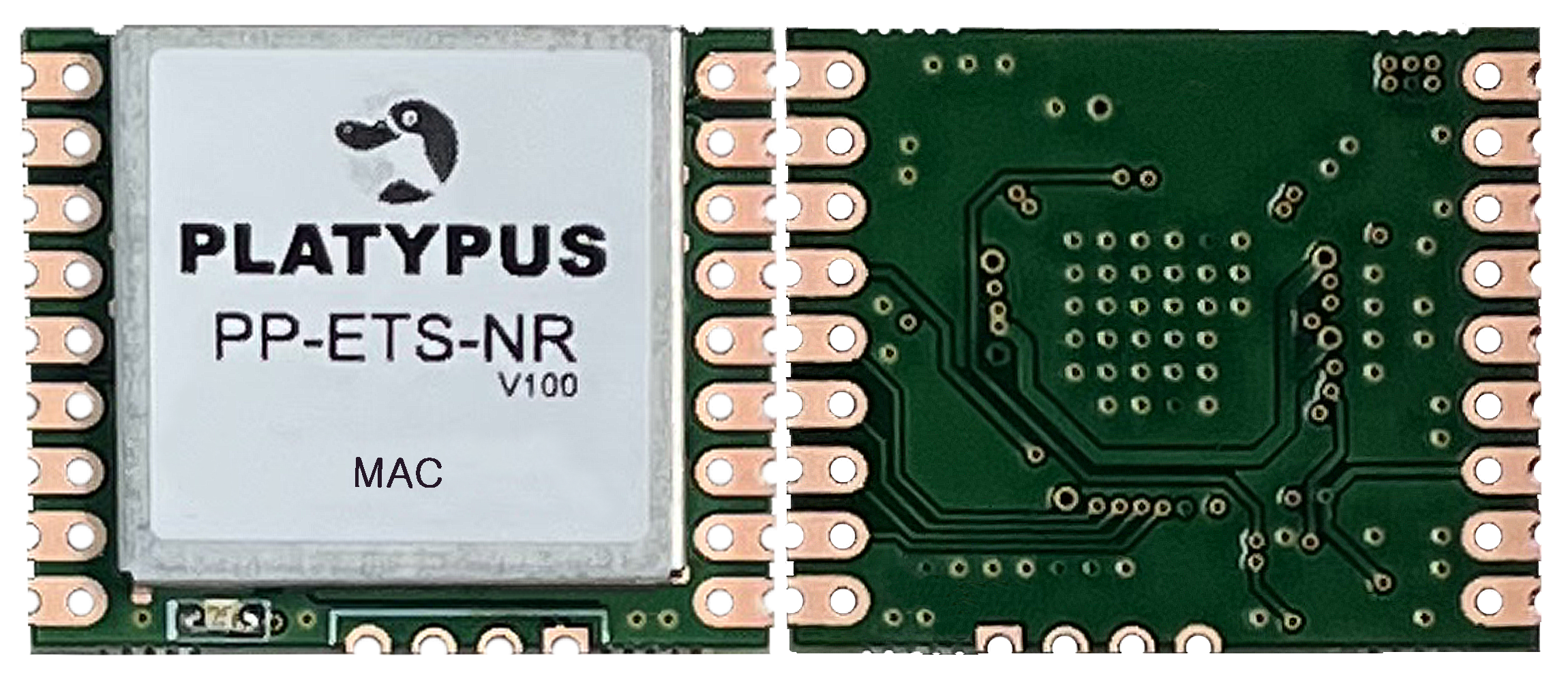

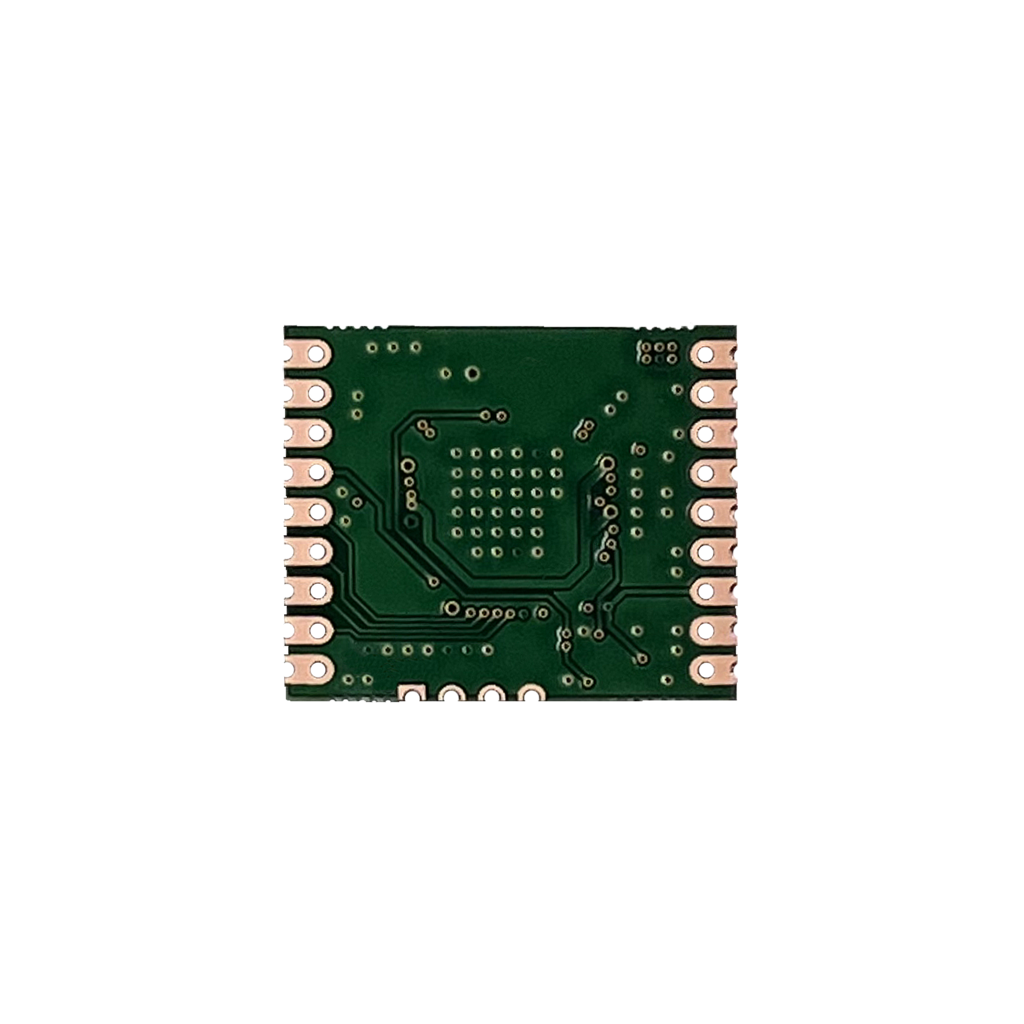

前面 / 背面
制御方法
本モジュールは、専用のインストールプログラムなしで制御することができます。
シリアル通信またはEthernet接続を通じて制御が可能です。
Ethernet（TCP）接続：専用の設定ツール（Configuration Tool）により制御可能
シリアル通信：ATコマンドを用いて各種設定が可能
